接触式熱板溶着機

熱板溶着機は大型部品や複雑形状の部品の気密溶着に最適

シリンダ駆動のスタンダードモデルから、高荷重対応の油圧駆動モデル、マルチな溶着制御と高い溶着強度が得られる最新鋭サーボモデルまで、お客様の用途に合った最適な熱板溶着機をオーダーメードでご提供致します。
弊社独自の積み重ねた技術から、複雑形状でも温度分布が均一な熱板の設計や、樹脂付着が少なく耐久性が長い特殊テフロンコーティング、また加熱した熱板を効率よく段取り換えする方法など、生産性を考慮したノウハウが数多く組み込まれています。

◆大型スタンダードモデル◆

上下加圧式の独立加圧コントロール型 治具テーブルサイズ：(W)1500×(D)500mm PID式独立ヒーター制御システムにより、ゾーンごとに±1℃で精密温度コントロール 条件設定はカラータッチパネルの対話方式で、誰でもスムーズに入力できます。 設定した条件はメモリー機能により簡単に保存でき、段取り換えもスムーズに行え、少量多品種の生産ラインに対応します。 高温大型ヒーター治具に対応する放射熱コントロール冷却システムを搭載。 大型ワークでも充分対応可能な上下パーツ吸着システム搭載。

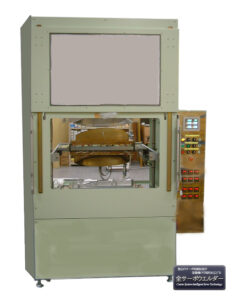

◆大型サーボ加圧式熱板溶着機◆

カラー液晶タッチパネル 30種類の溶着条件保存数 サーボ駆動式4軸加圧制御 ロードセルによる実荷重測定 ストローク速度は無段階可変式 前面シャッター開口部：(W)1400×(H)1300mm ヒーターサイズ：(W)1300×(D)600mm 治具テーブルストローク：上下各700mm デジタルPID温度制御（±1℃） ヒーター温度設定上下独立型（150～400℃） 溶け込み寸法精度：±0.01mm 溶着速度設定機能 溶着OK/NGアラーム出力 強制冷却機構 上下ワーク吸着機構 ライトカーテン、ヒーター温度管理、各種安全機能 ※ カスタムメイドですので、お客様の仕様に合わせて設計、製作致します。

◆中型サーボ加圧式熱板溶着機◆

カラー液晶タッチパネル 10種類の溶着条件保存数 サーボ駆動式加圧制御 最大荷重3000N 上下治具ストローク速度は無段階可変式 ワーク2個（160×80mm×2個）同時溶着 デジタルPID温度制御（±1℃） ヒーター温度設定上下独立型（Max.300℃） 溶け込み寸法精度：±0.01mm 溶着速度設定機能 溶着OK/NGアラーム出力 上下ワーク吸着機構 手動送り式テフロンシート巻取り機構 ライトカーテン、ヒーター温度管理、各種安全機能 ※ カスタムメイドですので、お客様の仕様に合わせて設計、製作致します。

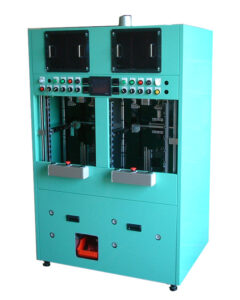

◆2連式熱板溶着機◆

左右独立生産式（溶着サイクル中にもう一方の製品のロード／アンロードができます） タッチパネルコントローラー ラック＆ピニオン式シリンダ加圧機構 溶着寸法監視アラーム機能 ヒーターサイズ：(W)400×(D)350mm 上下治具ストローク：350mm デジタルPID温度制御（±1℃） ヒーター温度設定上下独立型（150～450℃） 不良品排出ボックス付 上部ワーク吸着機構 強制冷却機構 ライトカーテン、ヒーター温度管理、各種安全機能 ※ カスタムメイドですので、お客様の仕様に合わせて設計、製作致します。

◆卓上型小型熱板溶着機◆

作業台等に置いて使用できるコンパクトな卓上タイプ ラック＆ピニオン式シリンダ加圧機構 ヒーターサイズ：(W)250×(D)200mm 上下治具ストローク：350mm デジタルPID温度制御（±1℃） 上部ワーク吸着機構 強制冷却機構 ※ カスタムメイドですので、お客様の仕様に合わせて設計、製作致します。
