X-Pressシリーズ超音波ウェルダー

2023.02.23

ローコストタイプ超音波溶着機（ウェルダー）は、発振器をプレス機に内蔵したコンパクト設計

X-Pressシリーズは超音波発振器をプレス機内部に搭載したコンパクト設計で、最大出力は1200Wと2200W、発振制御はタイム制御モデルと、タイム・エネルギー制御モデルの計4タイプをご用意しています。
ローコストモデルでもマイクロプロセッサー制御の超音波発振器は、安定した超音波発振を生み出し、オートチューニング機能、デジタル振幅コントロール機能等の基本的な機能は全て標準装備です。
制御パネルと加圧調整部、ホーンの下降／上昇のスピードコントロール部をプレス機のフロントパネルに集中配置することにより、使い易さも抜群です。

X-Pressシリーズの基本仕様

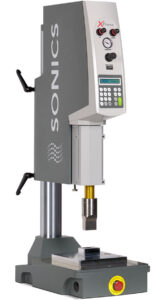

Sonics Servo Welder x-Press2200

モデルXPE 2200
  • デジタルタイマー制御の他、モデルXPEではエネルギー制御も使用可能
  • 発振周波数を素早く最適な状態にするオートチューニング機能
  • デジタル振幅制御機能で振幅を微細に制御可能
  • 発振開始時におけるホーンへのストレスを軽減するソフトスタート機能
  • 発振状態が一目で確認できる発振周波数・出力表示機能
  • 入力電圧の変動に影響を受けないラインレギュレーション機能
  • 負荷変動による振幅のバラつきを抑えるロードレギュレーション機能
  • 設定変更が簡単に行えるショートカットメニューキー
  • 高剛性リジッドブースター採用

◆X-Pressシリーズ仕様表◆

モデル XPT 1200 XPE 1200 XPT 2200 XPE 2200
周波数 20kHz
最大出力 1200W 2200W
タイム制御 ● ● ●
エネルギー制御 ● ●
周波数調整 PLLオートチューニング機能
振幅調整 デジタル式（20～100%：分解能1%）
周波数表示機能 ● ● ● ●
発振出力表示機能 ● ● ● ●
シリンダストローク 100mm
外形寸法 (W)356×(D)635×(H)1220(MAX)mm
重量 82kg
電源電圧 単相AC200V（50/60Hz）
